| 加工定制：是 | 品牌：科佳 | 型号：NKP-TEL-3C-25 |
| 标称放电电流：5kA | 响应时间：25n（s） s | 最大操作电压：30V |
| 最大放电电流：10kA | 温度范围：-25℃～+70℃ |
适用范围

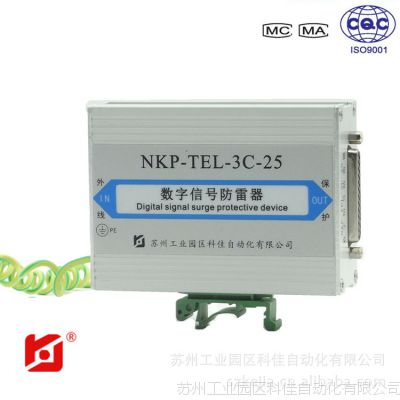

NKP-TEL-3C-25数字信号防雷器可用于通信系统的防雷，采用DB-25标准接口，适用于RS-232接口（25芯）RS485/422、有线遥感、遥测、遥控等D型接口的设备提供线线间、线地间的雷击及其它雷电浪涌防护。防雷器的“外线”侧（针形）接通信设备的外部输入引线，防雷器的“保护”侧（孔形）接被保护设备的DB-25接口，防雷器上的“PE”引线必须与外部就近的大地端可靠连接，为防雷器提供良好的放电通路，同时注意防雷接大地端要远离建筑物的避雷接地，防止地电位反击。
主要特点
◆多级保护、残压低,低电容设计、传输性能优异。
◆采用进口元器件、响应速度快。
◆通流量大、插入损耗低、无干扰、使用寿命长。
◆适用于机关、金融、证券、保险等行业的RS232串口通讯领域的雷电防护，并可用作打印机接口的抗浪涌冲击保护装置，有效减少由于设备受到脉冲干 扰而造成的软硬件故障。特别适用于配有微电脑的高精密设备。
技术参数
产品型号 | NKP-TEL-3C-25 |
工作电压DC (V) | 12V |
持续运行电压Uc（V） | 30V |
传输速率（bit/s） | 1M |
插入损耗（dB） | ≤0.2dB |
标称放电电流(8/20µs）（KA） | 5KA |
放电电流Imax(8/20μs)（KA） | 10KA |
电压保护水平Up（V） | ≤40V |
响应时间（ns） | ≤1ns |
接口类型 | DB25 |
被保护芯线 | 1-25线 |
工作环境 | 温度：-25℃～+70℃，相对湿度＜95%= |
产品安装
1、本产品安装于信号通道和被保护设备之间，输出端与被保护设备相连。
2、所有接线必须牢固及可靠电气联接。
3、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω，SPD的接地线≥2.5mm2，与接地汇流排的距离小于1米。
